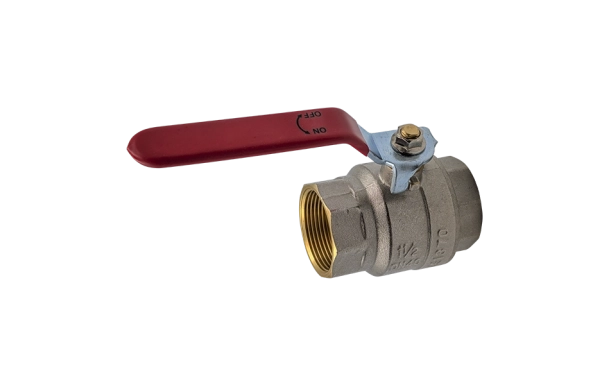

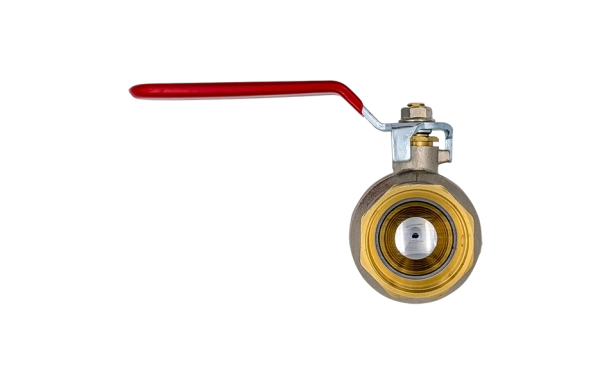

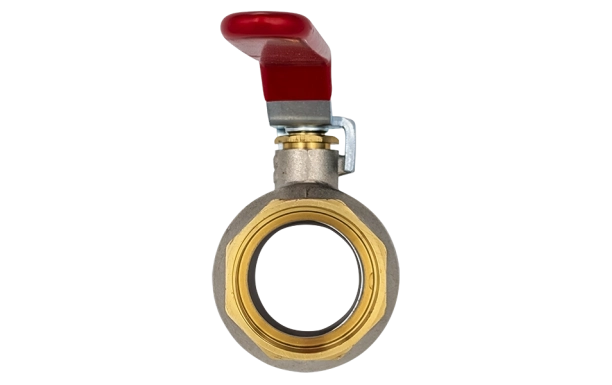

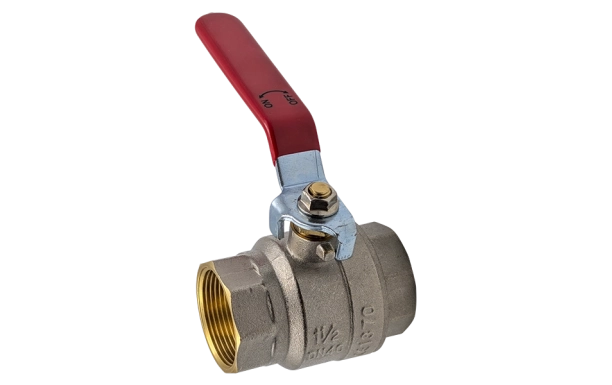

Vanne 1/4 de tour G1"1/2 à passage intégral
En stock
0342B
La vanne 1/4 de tour G1"1/2 à passage intégral (DN40) avec une fermeture à boisseau sphérique en laiton, pour une pression maximale de 30 bars. Le filetage femelle est présent aux deux extrémités.
Sa poignée levier isolée en plastique rouge permet une manipulation à haute température et indique visuellement l'état d'ouverture. Le flux circule dans les deux sens, poids 0,88 kg.
pour connaître votre accessibilité à ce produit et votre prix
Guides techniques
Ces produits peuvent également vous intéresser
| Produit | Référence | Repère | Désignation | Prix | Disponibilité | Quantité |
|---|---|---|---|---|---|---|
|
0341B
|
- |
En stock
|
|||
|
0342A
|
- |
En stock
|
Description
Fermez ou ouvrez vos circuits en un quart de tour
Vanne 1/4 de tour G1’’1/2 en laiton, avec une fermeture à boisseau sphérique. Lorsque la poignée est alignée au flux, l’ouverture de la sphère est alignée avec le tuyau, permettant au fluide de circuler. Quand la poignée perpendiculaire au flux, la partie pleine de la sphère bloque le passage.
Un diamètre intérieur qui ne réduit pas le débit
L’intérieur de la vanne présente le même diamètre que le tuyau sur lequel elle est raccordée qui permet le passage intégral, elle ne freine donc pas l’écoulement du fluide. Son diamètre nominal est de DN40, pour un filetage G1’’1/2, et elle est prévue pour une pression allant jusqu’à 30 bars.
Un filetage à visser des deux côtés, une poignée qui résiste à la chaleur
Les deux extrémités de la vanne sont femelle, ce qui permet de visser directement des tuyaux ou des raccords sans pièce supplémentaire. La poignée est recouverte de plastique rouge, ce qui permet de la manipuler à la main même si la vanne est chaude. Quand elle est alignée avec le tuyau, la vanne est ouverte, et quand elle est perpendiculaire, elle est fermée.
Installation et utilisation
Cette vanne est conçu pour être utilisée exclusivement en position totalement ouverte ou totalement fermée, jamais à moitié, une position intermédiaire userait la bille plus vite et ne sert pas à régler le débit. L’axe de manoeuvre est étanche, afin que l’eau n’atteigne pas la vanne de fermeture. Avec une vanne et une visserie en acier l’usage de cette vanne en extérieur n’est pas recommandée.
Caractéristiques de la Vanne 1/4 de tour G1"1/2 à passage intégrale :
- Matériau : Laiton et Acier
- Longueur : 91 mm
- Hauteur : 110 mm
- Profondeur : 68 mm
- Largeur Poignée : 25 mm
- Longueur Poignée : 109 mm
- Épaisseur Poignée : 8 mm
- Poids : 0,88 kg
- Double Filetage : F/F G1"1/2
- Pression maximum : 30 Bars
- Conditionnement : Vendu à l'unité
