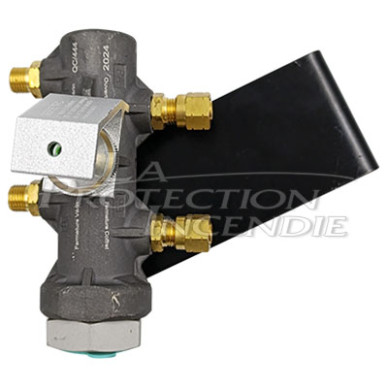

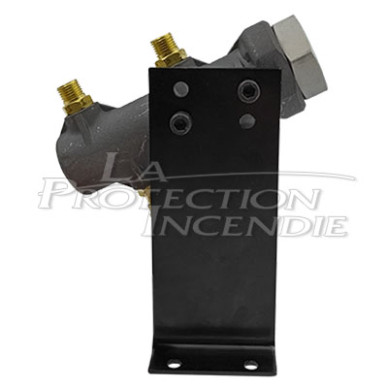

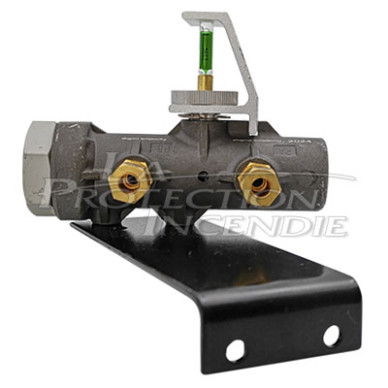

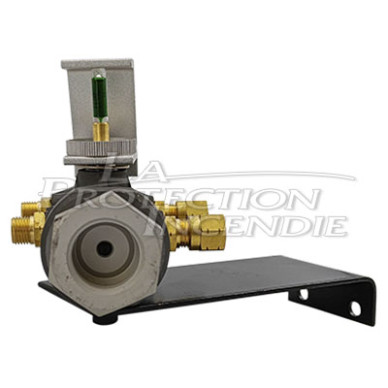

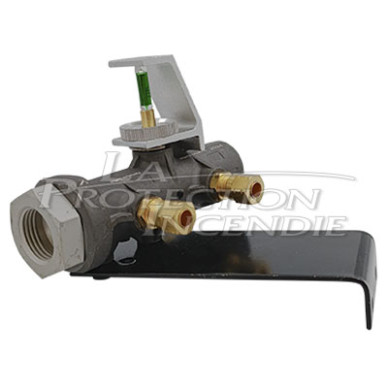

Thermodéclencheur 93°C sans cartouche

Déclenchement automatique de vos exutoires de fumée

Ce thermodéclencheur intègre une ampoule calibrée à 93°C (réf. 9681) qui éclate lorsque la température définie est atteinte, libérant le dard qui percute la cartouche CO₂ et entraîne l’ouverture autonome de l’exutoire.
D’autres températures et composants sont disponibles sur demande (68°C réf. 9680, 140°C réf. 9682).

Fonctions et connexions

L’appareil comprend deux arrivées pour l’ouverture et la fermeture du coffret de commande pneumatique, deux départs vers le(s) vérin(s) de désenfumage (ou vérin + aération pneumatique), un fusible thermique et une entrée avec percuteur pour cartouche CO₂.

Attention : la cartouche doit être positionnée la tête en bas.

Mise en service et contraintes d’installation

Le perçage de l’exutoire est nécessaire si l’entraxe de fixation est différent. Le thermodéclencheur est un dispositif d’autocommande à CO₂ dont l’action se produit au seuil de température pour lequel il est prédestiné.

Réarmement et maintenance

Après déclenchement, nettoyer le déclencheur des éventuels débris de verre et des traces du liquide de l’ampoule, puis réarmer le dispositif selon la procédure en place.

Une vérification périodique est recommandée tous les six mois pour contrôler le fonctionnement et l’état du dard.

Caractéristiques du Thermodéclencheur 93°C sans cartouche :

- Matière : Acier, laiton, aluminium
- Hauteur : 94 mm
- Largeur : 138 mm
- Profondeur : 114 mm
- Poids : 0.37 kg
- Norme : NF EN 12101-2
- Cartouche non fournie
