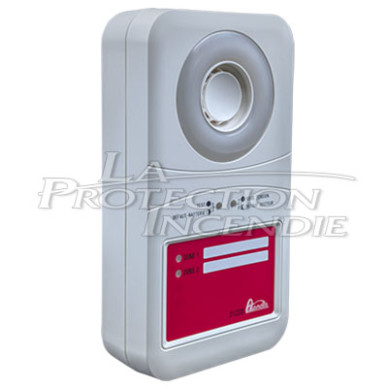

Alarme Type 4 secteur - 2 zones

Solution câblée pour gestion multi-zones

L’alarme Type 4 secteur à deux zones propose une solution câblée pour la gestion des alertes incendie dans les établissements recevant du public (ERP) et les établissements recevant des travailleurs (ERT). Elle intègre un bornier de sortie pour les diffuseurs, deux borniers de zone (un par zone) et des relais FIRE et AUX pour piloter des équipements de sécurité (sonorisation, portes coupe-feu, etc.).

Capacité et câblage recommandé

Chaque zone peut recevoir jusqu’à 32 déclencheurs manuels sur une distance maximale de 1000 m. Si un bornier de zone n’est pas utilisé, placer un strap. Les recommandations de câblage sont les suivantes : pour les déclencheurs manuels (réf. 980) utiliser une paire 8/10e Type C2 ; pour les diffuseurs d’alerte incendie (réf. 989-S, 989-SL) utiliser une paire 1,5 mm² Type CR1 ; pour les relais FIRE et AUX utiliser une paire 1,5 mm² C2.

États de fonctionnement et comportement de la centrale

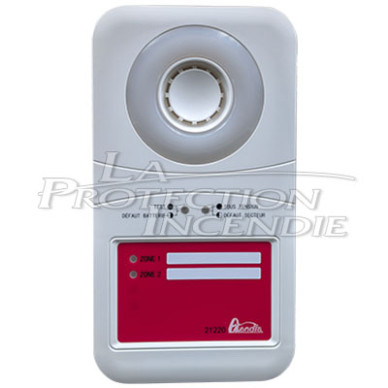

La centrale possède quatre états principaux — veille, alarme de zone, état neutre et mode test — indiqués par les voyants et entraînant l’activation ou non des signaux sonores et des relais. Pour revenir en veille, il faut fermer toutes les boucles (réarmer).

- État de veille : le voyant « sous tension » est allumé fixe, le voyant « Test/Défaut » est éteint, les boucles d’alarme sont normalement fermées et les relais restent au repos.

- Alarme de zone : déclenchée lorsqu’une boucle de commande s’ouvre ; le voyant de la zone devient rouge (fixe ou clignotant selon le cas), la centrale émet un signal sonore et lumineux, les relais FIRE et AUX s’activent et les diffuseurs diffusent le signal ; après diffusion, la centrale passe en état neutre.

- État neutre : après un cycle d’alarme le son s’arrête mais le voyant de zone reste allumé fixe ; les relais FIRE et AUX restent activés tant que la boucle reste ouverte ; si la boucle s’ouvre de nouveau, un nouveau cycle d’alarme peut démarrer ; le retour en veille s’obtient en fermant toutes les boucles.

- Mode Test : ce mode permet de vérifier le fonctionnement sans activer les relais. L’activation se fait par le bouton Test (voyant jaune Test/Défaut allumé fixe). En mode Test, la détection d’une alarme déclenche un signal court de 2 secondes sur la sirène interne et les diffuseurs, ce signal de test est répété toutes les 30 secondes jusqu’au réarmement de la zone ; quitter le mode Test en appuyant de nouveau sur Test.

Installation, réarmement et maintenance

La centrale comporte des borniers accessibles pour les branchements et des entraxes de fixation adaptés pour une pose standard. Le réarmement s’effectue en fermant les boucles (réarmement des déclencheurs manuels) ; une fois toutes les boucles fermées, les relais reprennent leur position de repos. Respecter les préconisations de câblage et effectuer des essais réguliers pour vérifier l’intégrité des boucles et la fiabilité des signaux.

Caractéristiques de l'Alarme Type 4 secteur - 2 zones :

- Matériel : Plastique ABS
- Hauteur : 220 mm
- Largeur : 120 mm
- Profondeur : 53 mm
- Poids : 0.481 kg
- Zone de Détection Manuelle : 2
- Nombre de Déclencheur Manuel par zone : 32 Maximum
- Nombre Maximum de diffuseur : 32
- Température de Fonctionnement : -10°C à +55°C
- Alimentation :
          - Réseau 230 Vac + 10% -15 % 50 Hz
          - Batterie Ni-Mh 24 heures avec cycle d'Alarme de 5 min
- Puissance Sonore : 90 dB à 2m
- Durée du Signal : 5 min
- Signal Lumineux : Flash Blanc 1 Hz
- Indice de protection : IP42 / IK06
- Norme : NFS 61-936 & NF S32-001

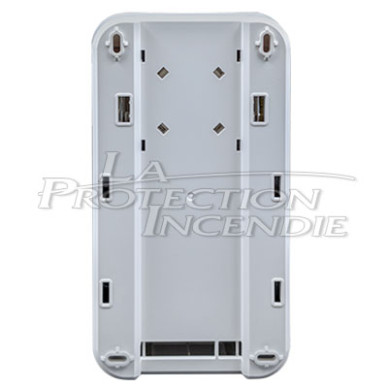

- Entraxe de fixation : Hauteur 187 mm, Largeur 88 mm
- Autres : Visserie (fournie), Clé d'Ouverture et de Réarmement
