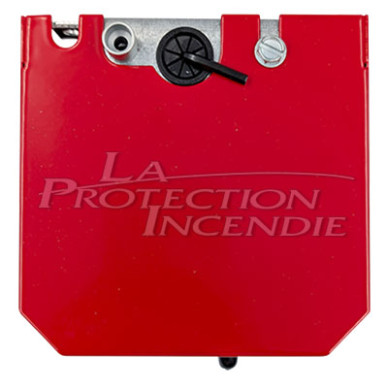

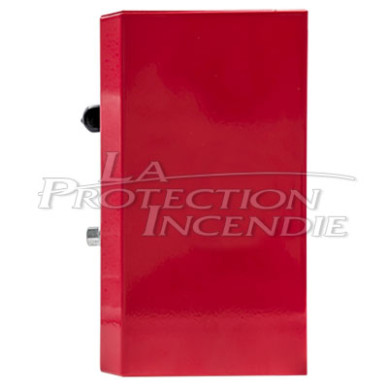

Treuil mécanique DAC / DCM BT130

Commandez et réarmez vos dispositifs actionnés à distance

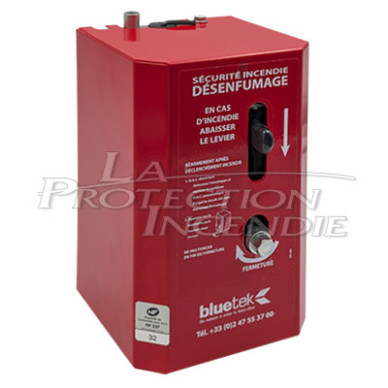

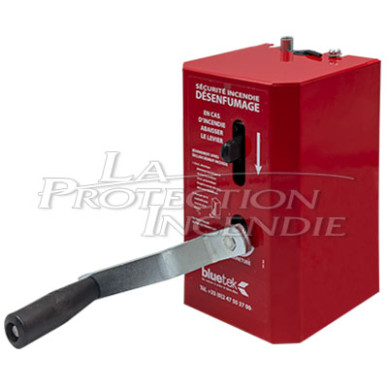

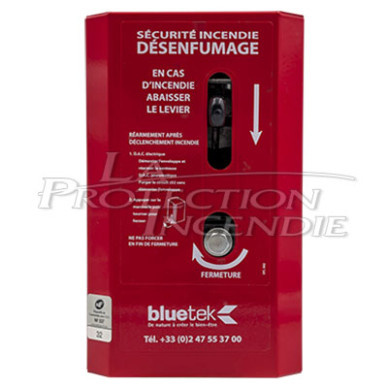

Le treuil mécanique BT130 permet de commander l’ouverture des exutoires (D.E.N.F.C.) et d’assurer leur remise en sécurité après déclenchement. Il est conçu pour être actionné manuellement, par abaissement du levier en façade, ou pour être piloté à distance via un module électromagnétique (réf. 9602B) ou pneumatique (réf. 9603B).

Modes d’utilisation et compatibilités

En configuration DAC, l’action manuelle sur le levier déclenche le mécanisme ; en configuration DCM/DAC, l’ouverture peut être commandée à distance via une télécommande électrique ou pneumatique. Le produit est adapté à la mise en sécurité et au réarmement des organes asservis pouvant être déclenchés manuellement, et il s’intègre dans des opérations de rénovation de commandes à distance mécaniques.

Conditions d’installation et contraintes mécaniques

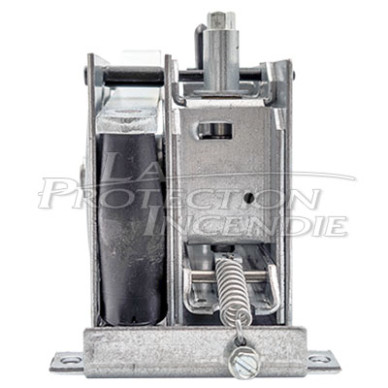

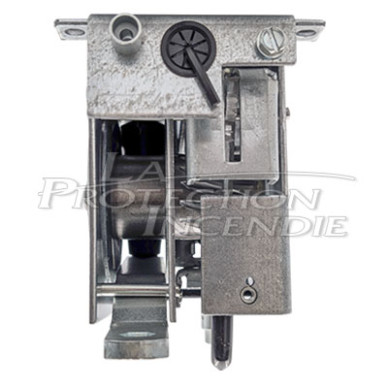

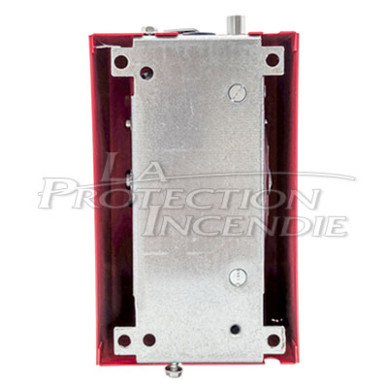

Le bloc principal du treuil se fixe sur mur à l’aide de quatre vis (diamètre max 7 mm) ; l’enveloppe peut être retirée puis remise une fois le bloc fixé pour faciliter l'installation. Les entraxes de fixation indiqués sont 150,5 mm en hauteur et 81,50 mm en largeur.

La liaison treuil–exutoire peut atteindre 15 m si le parcours du câble est entièrement visible, sinon la longueur recommandée est de 8 m. Le système accepte jusqu’à trois poulies maximum, chaque changement de direction par poulie ne devant pas excéder 110° par rapport au cheminement du câble. Une gaine de protection est préconisée jusqu’à 2,5 m du sol.

Procédures en cas d’incendie et remise en service

En cas d’incendie, abaisser le levier en façade pour un DCM/DAC ou commander le treuil par ligne de télécommande pour une DAC.

Après un déclenchement manuel, réarmer le treuil en positionnant la manivelle (réf. 9530, fourni) sur la partie hexagonale, puis basculer vers le bas ; en cas de blocage, tourner légèrement la manivelle à droite ou à gauche jusqu’à l’enclenchement.

Après un déclenchement pneumatique, purger le circuit en retirant la cartouche de CO₂ puis réarmer.

Après un déclenchement électrique, remettre la ligne en état de veille, déposer le capot, replacer la contreplaque sur la ventouse et réarmer selon la procédure manuelle.

Entretien recommandé

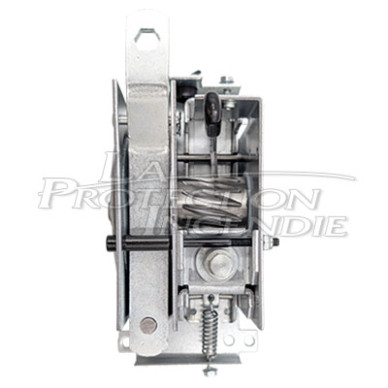

Lors des opérations de maintenance, graisser l’ensemble « roue et vis » du treuil et nettoyer la contre-plaque et la ventouse si nécessaire à l’aide d’un aérosol adapté. Vérifier régulièrement l’état mécanique et l’encrassement, et prévoir la manivelle (réf. 9530) pour les opérations de réarmement.

Caractéristiques du Treuil mécanique DAC / DCM BT130 :

- Matière : Acier
- Hauteur : 182 mm
- Largeur : 110 mm
- Profondeur : 106 mm
- Poids : 3,110 Kg
- Force à appliquer sur le levier : 5 daN
- Force de traction : 0,1 (Minimum) à 130 (Maximum) daN
- Endurance : 120 cycles (Minimum)

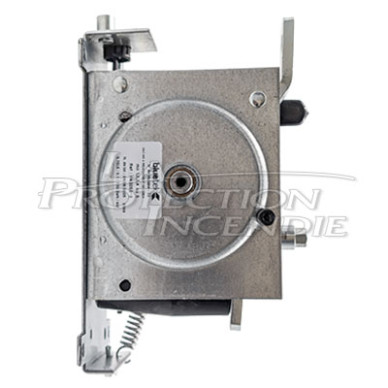

- Diamètre du tambour d'enroulement : 38 mm
- Câble libérable : 4 m en 2,4 mm (Maximum)
- Diamètre du câble : jusqu'à 3,9 mm
- Accessoires complémentaires : module électromagnétique (réf. 9602B) ; module pneumatique (réf. 9603B) ; manivelle (réf. 9530 fournie)
- Fonctions : déclenchement manuel par levier, télécommande électrique ou pneumatique, réarmement mécanique avec manivelle
