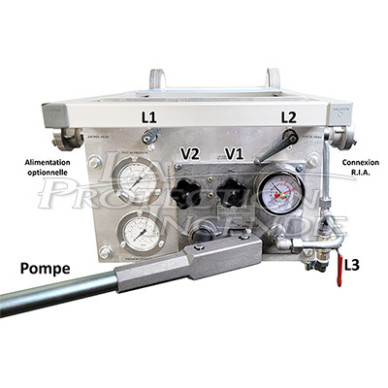

Unité d'épreuve quinquennale des RIA

Une unité destinée exclusivement aux essais hydrostatiques

Permet de réaliser simplement l'essai quinquennal de pression hydrostatique des flexibles des R.I.A. à 7 BAR pour les RIA DN33 et à 12 Bar pour les RIA DN25.

Les unités de ROT et de CORDIA proposent un système mixte qui permet de mutualiser les mesures de pression / débit et les essais hydrostatiques.

L'achat est de surcroît tentant pour une entreprise qui ne souhaite pas dérouler les flexibles lors du contrôle.

Avec leur outil, le diffuseur d'origine n'est pas connecté au flexible lors de la prise de mesure. Une rondelle avec un trou de 6, 8 ou 12 mm est installé à la place pour simuler le comportement du diffuseur.

Dans la norme de référence, la NF S62-201 de 2020, les lignes faisant références explicitement au branchement de l'outil de mesure entre le tuyau et le diffuseur ont été supprimées, mais le Tableau 1 met toujours en avant les "Caractéristiques minimales" avec un "débit minimal correspondant tuyau entièrement déroulé et diffuseur réglé en position jet droit".

Par ailleurs, le fait d'avoir une cuve mobile destinée aux essais, avec un débit de 128 L/min pour un RIA DN33 engendre des questions sur la durée du test pour relever une mesure cohérente sans faire déborder l'ensemble.

In fine, il est du devoir de la société de maintenance et du Client qui éditent les modalités contractuelles de préciser explicitement les raisons éventuelles qui empêchent de dérouler le tuyau.

Une conception étudiée pour les contrôles quinquennaux

- Réservoir de 50 L équipé d'un robinet de vidange

- Châssis roulant en aluminium

- Grand levier de manœuvre facilitant la mise sous pression

- Robinet de vidange

- Poids : 23 Kg

- Dimensions : L 380 x H 1110 x P 500

Fourni avec ces accessoires

- 1 flexible Haute Pression
- 1 raccord rapide FF M 24x2 (RIA DN25)
- 1 raccord rapide FF M36x2 (RIA DN33)


Attention, l'achat de cette pompe ou d'une autre impose d'avoir des compétences de base en mécanique. La pompe doit être amorcée et testée avant de partir en intervention.
En cas de dysfonctionnement, le technicien doit s'assurer que les filtres attenant aux billes de la pompe ne sont pas obstrués.
